NEUMANN M149

Product Description

Com nove características direcionais diferentes, o M 149 Tube pode ser adaptado a situações de gravação acústica muito diferentes. Como seus ancestrais, é particularmente adequado para fala e música. Isso não se deve apenas à sua cápsula, mas também ao nível de ruído de substituição particularmente baixo de sua moderna tecnologia de circuito.

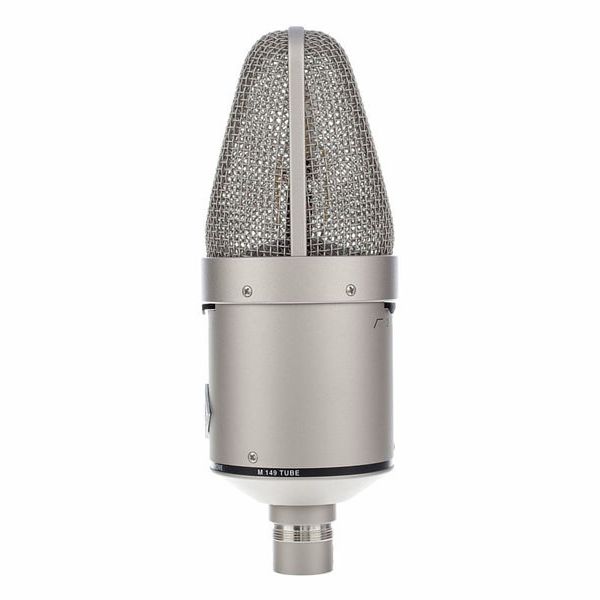

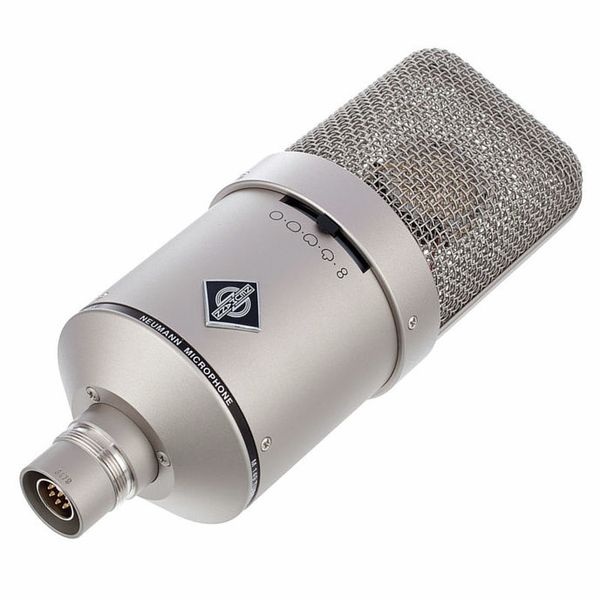

O tubo M 149 é discutido lateralmente. Sua parte frontal é marcada pela placa de identificação da empresa e pela chave de diretividade. Abaixo da cápsula, uma cúpula garante a dispersão do som da metade superior do espaço, para que não haja interferência perturbadora nos componentes de som diretos. Para proteger contra o som transmitido pela estrutura, a cápsula é montada elasticamente. A cápsula é cercada pela grande cesta de microfone do antigo M 49, que agora é acusticamente mais aberta e comporta-se com som neutro.

Há nove características para escolher: Omnidirecional, cardióide largo, cardióide, hipercardióide e figura oito, cada um com uma posição intermediária.

Ao contrário de outros microfones de tubo, o M 149 Tube combina um tubo especialmente selecionado (triodo) com circuitos de última geração. O objetivo do desenvolvimento era usar as características especiais de transmissão de um tubo e trazer o sinal da cápsula amplificado controlado, não adulterado e sem feedback para a saída do microfone. Portanto, o transformador de saída usual em microfones de tubo não é usado. Em vez disso, para acionar as diferentes cargas de saída, é usado um amplificador integrado particularmente adequado para sinais de áudio com distorção muito baixa (THD <0,002% a ± 10 V), tensão de ruído muito pequena e alta capacidade de corrente. Assim, o tubo é totalmente desacoplado da saída do microfone e pode ser utilizado com sua característica típica até níveis muito altos para o condicionamento do sinal de entrada. Devido à alta capacidade de corrente de saída, comprimentos de cabo de até 300 m são permitidos para o tubo M 149, sem comprometer a qualidade do sinal. O tubo amplifica a voltagem da cápsula em aprox. 10 dB para eliminar completamente as influências residuais da eletrônica a jusante. No entanto, uma faixa dinâmica muito alta é tratada, pois uma potência de saída de pico de ± 10V a 20 mA está disponível. O ponto de operação ideal (corrente anódica, tensão de aquecimento) do tubo é estabilizado durante toda a vida útil. No cabo do microfone, as quedas de tensão resultantes são detectadas e compensadas por uma linha de sensor. O aquecimento do tubo ocorre em relação a uma longa vida útil suavemente por um limite de corrente retrógrado. Na parte de trás do microfone há outro interruptor deslizante. Opera um filtro passa-altas cuja frequência de corte (3 dB) pode ser selecionada em passos de meia oitava entre 20 Hz e 160 Hz. Desta forma, os distúrbios dos aparelhos de ar condicionado ou o som de impacto podem ser atenuados de maneira muito direcionada. Além disso, e. o volume de uma voz pode ser medido de forma flexível usando o efeito de proximidade. O tubo M 149 é alimentado por um cabo de 8 núcleos de sua fonte de alimentação especial N 149. Em sua saída, o sinal do microfone está em um conector XLR de 3 pinos. O microfone é fornecido em um estojo de alumínio em conjunto com o cabo de microfone de 8 pinos, a fonte de alimentação N 149 e a suspensão elástica EA 170. Operação acústica Receptor de gradiente de pressão Padrão polar: Omnidirecional, cardióide, cardióide largo, hipercardióide, figura oito e uma posição intermediária cada Faixa de transmissão: 20 Hz ... 20 kHz Fator de transmissão de campo a 1 kHz a 1 kOhm: 34/47/62 mV / Pa (Omnidirecional, / cardióide / figura oito) Impedância nominal: 50 ohms Impedância de carga nominal: 1000 ohms Nível de ruído de substituição CCIR468-3: 28/25/23 dB (omnidirecional / cardióide / figura oito) Nível de ruído de substituição DIN / IEC651: 16/13/11 dB-A Nível de ruído CCIR 468-3: 66/69/71 dB Nível de ruído DIN / IEC651: 78/81/83 dB Nível de pressão sonora limite (característica do tubo) para K <0,5% 120 dB / para K <5% 136 dB Tensão máxima de saída 18 dBu Faixa dinâmica do amplificador DIN / IEC651 para K <0,5% (K <5%): 101 (121) dB Fonte de Alimentação Fonte de Alimentação N 149 Peso 730 g Diâmetro 70 mm comprimento 201 mm Inclui caixa de alumínio, cabo de microfone de 8 pinos, fonte de alimentação N 149 A, suspensão elástica EA 170, saco de pó
