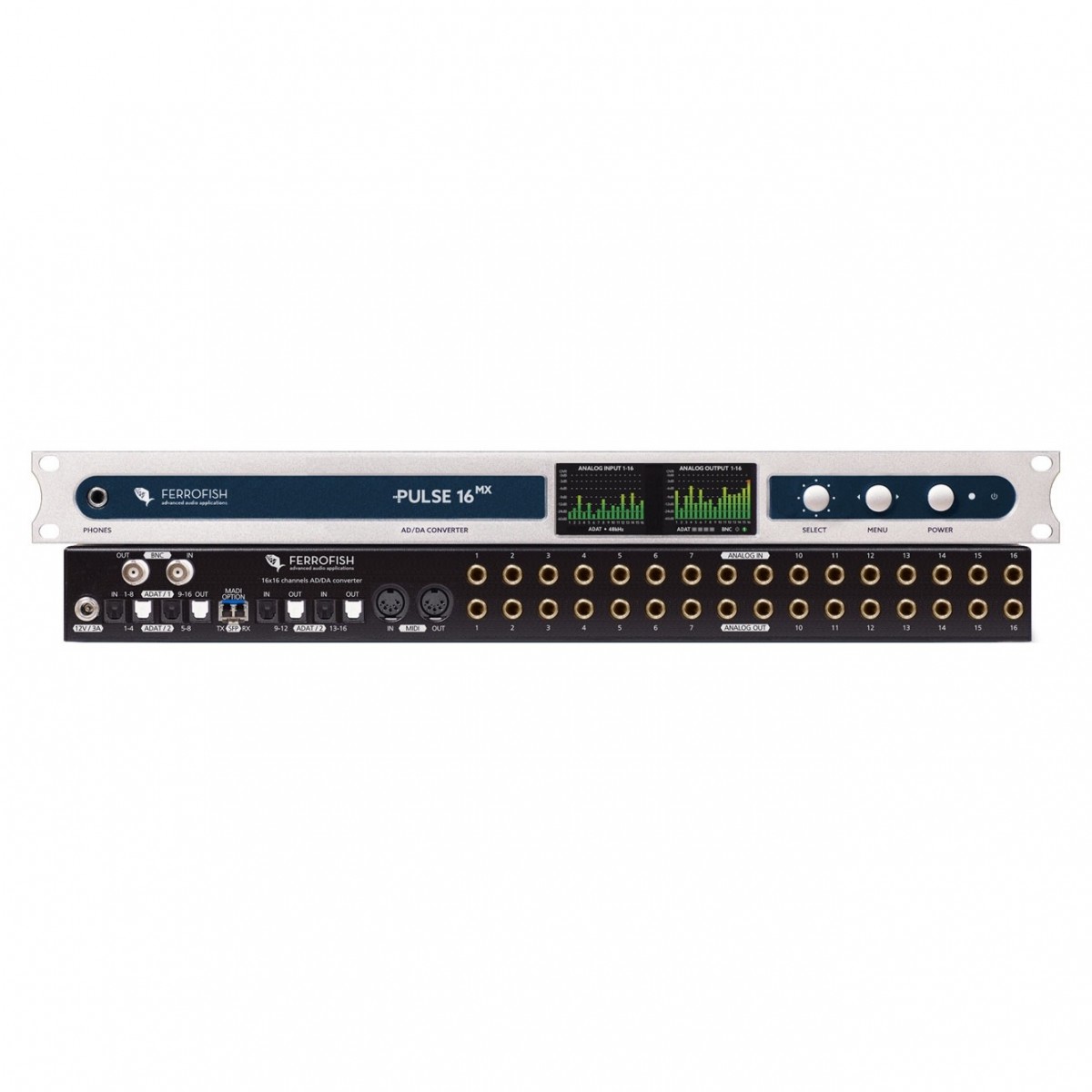

FERROFISH PULSE 16MX CV

Product Description

Características principais
16 x 16 entradas analógicas com conetividade digital ADAT e MADI
Fidelidade de áudio cristalina e transparente
Matriz de roteamento sofisticada para operação flexível
Telas TFT de resolução ultra-alta para manter seus níveis sob controle
O design sem ventoinha oferece desempenho silencioso

Descrição completa
Excepcional Fidelidade e Desempenho de Áudio
A Ferrofish é conhecida sua tecnologia de conversão inovadora. A tecnologia exclusiva oferece reprodução e conversão de som excepcional, ideal para aplicações de nível profissional. O Pulse 16 MX fornece o mesmo som puro que o Pulse 16, enquanto fornece conetividade de E / S MADI adicional.

O Pulse 16 MX tem 16 canais analógicos x16, com cada canal apresentando taxas de amostragem de até 192Khz (com MADI). Isso garante que os conversores capturem todas as nuances do seu sinal de entrada, ideal para o processamento em nível de estúdio. As entradas analógicas totalmente balanceadas têm a capacidade ou níveis de processo de até + 20dBu, tornando-a ideal para praticamente qualquer fonte de som.

Transmissão MADI multimodo e conetividade MIDI
MADI é um formato profissional audiuo usado para transferir até 64 canais acima de 2KM. O Pulse 16 MX pode operar em modo único ou multimodo, permitindo que você conecte em cadeia múltiplas unidades para aplicações mais exigentes.

Você pode encadear até quatro unidades para transmitir 64 entradas analógicas e 64 saídas a 48kHz. Você também pode conectar a interface a outros dispositivos MADI usando o conector ótico MADI-SFP.

A parte traseira da unidade também inclui conetividade de E / S MIDI na forma de uma ta MIDI de 5 pinos. A ta MIDI possui um opto acoplador, tornando-o galvanicamente isolado. Isso lhe dá a capacidade de controlar vários dispositivos encadeando-os através da ta MIDI. Você também pode usá-los para incorar ou sinais MIDI extras da ta MADI para maior versatilidade.

Controles Versáteis e Saída Integrada de Fone de Ouvido
O Pulse 16 MX possui uma saída de auscultador posicionada na frente, onde qualquer sinal mono ou estéreo pode ser ouvido. Isso é ideal para monitorar os níveis de entrada e saída, permitindo que você faça alterações informadas rapidamente. Os dois monitores TFT fornecem informações visuais precisas com 32 níveis, permitindo que você controle com precisão os sinais quando necessário. A tela permite o controle completo de todos os níveis e configurações no dispositivo. Além disso, o Pulse 16 MX funciona perfeitamente com o conversor A32 da Ferrofish.

Um Conversor – Três Conceitos
Os conversores Pulse 16 estão disponíveis em três versões diferentes: como Pulse 16 com ADAT, como Pulse 16 MX com ADAT e MADI e como Pulse 16 DX com interfaces DANTE adicionais. Isso significa que entradas e saídas analógicas de 16 x 16 podem ser integradas em praticamente qualquer ambiente digital e, no caso da MADI, também confortavelmente via módulos SFP.

Características
Conversor Cirrus Logic 24 Bit / 192 kHz
16 E / S analógicos de canais x16
Todos os I / O (32 canais analógicos) via MADI a 192 kHz
E / S ótica MADI (módulo SFP)
Operação única ou multimodo via módulo SFP
E / S de Wordclock (BNC)
MIDI I / O para controle remoto
Matriz de roteamento
2 telas TFT permitem o controle completo de todos os níveis e configurações no dispositivo
Circuito ativo-jitter-eliminação
Ganho de entrada de todos os canais analógicos comutáveis em passos de 1dB (-8 dBu a +20 dBu)
Nível de saída de todos os canais analógicos comutáveis em passos de 1dB (-8 dBu a +20 dBu)
Saída de auscultador integrada para monitoramento
Design sem ventoinha para ótimo desempenho de áudio
19 “, 1 construção em rack RU
Especificações
ADAT I / O:
4 + 4 tas ópticas
32 canais a 32 kHz, 44,1 kHz, 48 kHz
16 canais a 64 kHz, 88,2 kHz, 96 kHz
8 canais a 128 kHz, 176,4 kHz, 192 kHz (opção MADI MX necessária)
Latência: 2 amostras
MADI I / O:
Gaiola SFP para módulo SFP MADI monomodo ou multimodo
64 canais a 32 kHz, 44,1 kHz, 48 kHz
32 canais a 64 kHz, 88,2 kHz, 96 kHz
16 canais a 128 kHz, 176,4 kHz e 192 kHz
MIDI-over-MADI implementado
Latência: 2 amostras
Wordclock:
2 x BNC: entrada / saída
Terminação de entrada comutável de 75 ohms
MIDI I / O:
MIDI Standard 1.0 / 1996
ta de E / S de 5 x 5 pinos para controle remoto
Tradução de MIDI para MIDI via MADI
Conversor A / D: 2 x CS5368 (Cirrus Logic)
Saídas (analógicas):
16 x TRS ¼ “(6,3mm), fêmea
Ganho digital: + 20dBu … – 8dBu em passos únicos de 1dB
Latência: @ 48kHz: 12 / fs, 0.25ms, @ 96kHz: 9 / fs, 0.09ms,
@ 192 kHz: 5 / s, 0,03 ms
Conversor D / A: 2 x CS4365 (Cirrus Logic)
Entradas (analógicas):
16 x TRS ¼ “(6,3mm), fêmea
Sensibilidade digital: + 20dBu … – 8dBu em passos únicos de 1dB
Latência: @ 48kHz: 7.8 / fs, 0.16ms, @ 96kHz: 5.4 / fs, 0.06ms,
@ 192 kHz: 6,6 / s, 0,03 ms
Amplificadores de operação : RC4580
Exibição: 2 x cor-TFT
Auscultadores:
1 jaque TRS de 6,3 mm (6,3 mm), estéreo.
Fonte mono ou estéreo selecionável
Nível de volume controlado digitalmente
PLL:
PLL controlado digitalmente com redução ativa de jitter
Saída de jitter: 50ps … 100ps typ.
Int. Relógio: TCXO (oscilador de temperatura compensada) com alta precisão
Precisão inicial: +/- 1.5ppm
Desvio de temperatura: +/- 2,5 ppm
Envelhecimento: +/- 1,0ppm
Fusível: Polyfuse, interno, auto-redefinição
Fonte de alimentação: fonte de alimentação externa (12 volts, 3 amps) incluída
Potência necessária: typ 15VA
Altura: 1RU
Profundidade: 19cm (7,5 “) (dimensões do jack incluídas)
Peso: 2 kg (4,4 lbs)
Temperatura: + 5 ° a + 45 ° celsius
Umidade: <75 cento, sem condensação
